地下式变压器

发布时间: 2018-07-10 15:17来源:本站

产品名称:

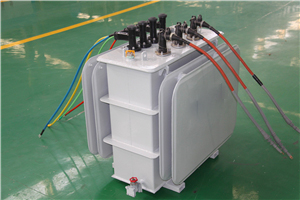

地下式变压器

(1)地坑内的环境温度。 最高环境温度:+55℃; 最低环境温度:-10℃; 最高月平均温度:+45℃。 (2)安装环境。 无爆炸性、腐蚀性气体,安装地点无剧烈震动冲击,变压器可在地坑

  • 详情介绍





(1)地坑内的环境温度。

最高环境温度:+55℃;

最低环境温度:-10℃;

最高月平均温度:+45℃。

(2)安装环境。

无爆炸性、腐蚀性气体,安装地点无剧烈震动冲击,变压器可在地坑或泥土中,油箱和裸露部分浸没于水中能长期运行。

(3)性能参数。

产品技术指标:按国家节能产品指标为主。

电压等级:高压:6kV、10kV;

低压:0.4kV;

额定频率:50Hz;

额定容量:30kVA~1 600kVA。

(4)地下式变压器除应符合GB1094.1~3、GB1094.5、GB/T6451和JB/T10217的规定外,还应满足以下要求。

①密封性良好,以满足产品运行的要求。需进行产品浸水试验。水面高于产品最高点至少200mm,持续时间不少于24h,之后在水下进行绝缘电阻测量,外施耐压和感应耐压试验,试验要符合JB/T501的规定。

②地下式变压器运行的环境温度一般允许比正常环境温度高10℃,所以地下式变压器各部位的温升限值一般要求比常规产品的相对应国标规定值低10K,即将油顶层温升控制在50K,绕组温升控制在55K。

③地下式变压器油箱或箱体外部及所有裸露金属零部件因长期处于恶劣环境,故这些部件外部应涂以防腐材料或由防腐材料制成,表面应平整光滑。

④对地下式变压器油箱应有机械强度的要求,在50kPa正压力下应无损伤及不得出现不允许的永久变形;在100kPa正压力下不得出现开裂现象。

⑤安装地下式变压器的地坑可根据额定容量的大小,其四周留有适当空间,设置排水设施,坑盖设置通风及人孔,以便于散热和观察运行情况。
